Dust collector คืออะไร

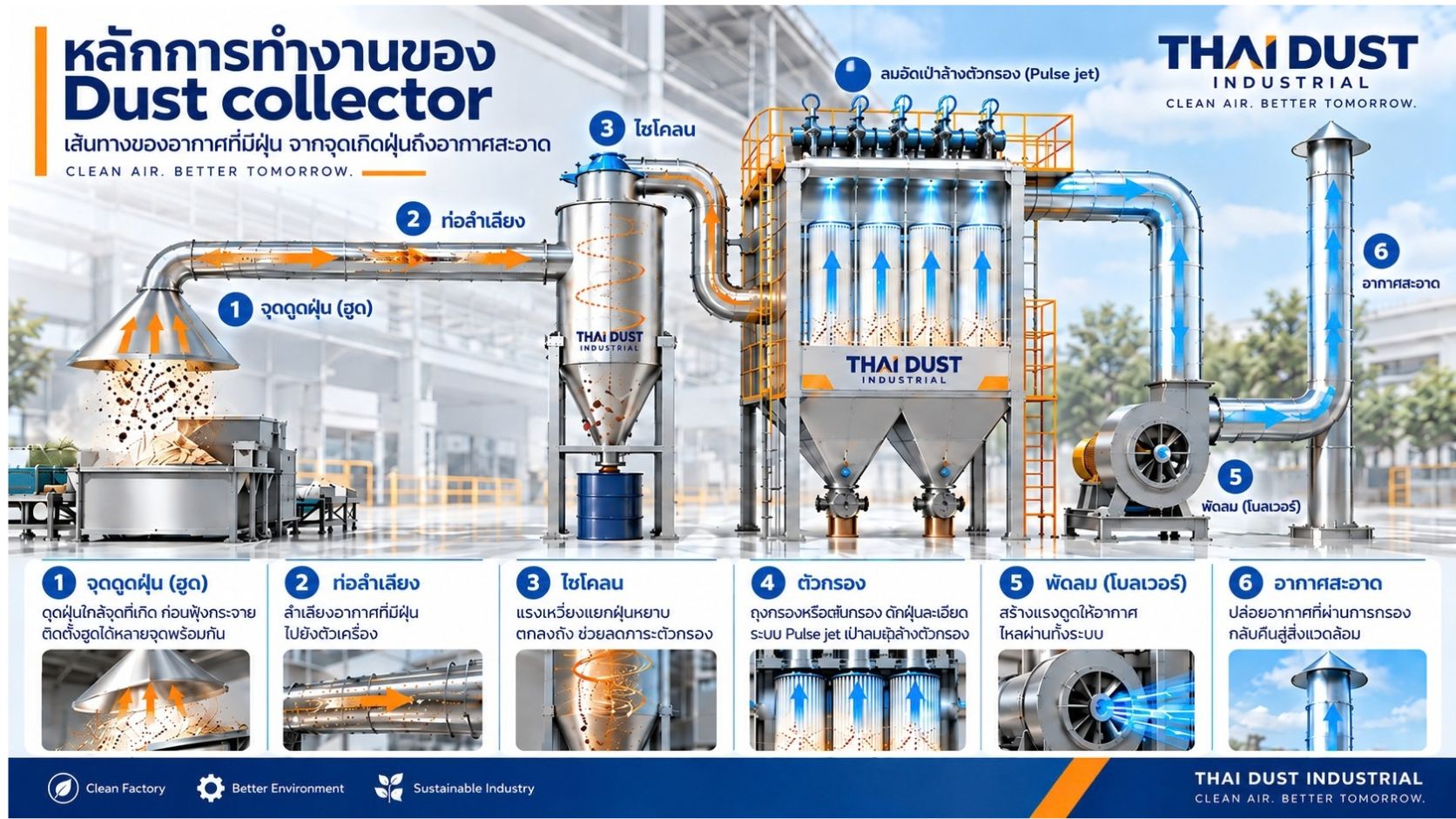

ดูภาพหลักการทำงานทีละขั้นตอน คือระบบที่ดูดอากาศปนฝุ่นจากกระบวนการผลิตเข้ามาแยกฝุ่นออก แล้วปล่อยอากาศสะอาดกลับสู่สิ่งแวดล้อม
ระบบประกอบด้วยจุดดูดฝุ่น ท่อลม ไซโคลน ตู้กรองแบบถุงกรองหรือคาร์ทริดจ์ และโบลเวอร์ (Blower) ส่วนฝุ่นที่แยกได้จะถูกรวบรวมไว้เพื่อกำจัดหรือนำกลับมาใช้ใหม่
พูดง่ายๆ คือ Dust collector หรือดัสคอลเลคเตอร์ เป็นระบบจัดการฝุ่นฟุ้งลอยจากกระบวนการผลิต ไม่ใช่แค่เครื่องดูดฝุ่นเครื่องเดียว แต่เป็นระบบที่ประกอบด้วยหลายส่วนทำงานร่วมกัน
ส่วนประกอบหลักของระบบ Dust collector
- จุดดูดฝุ่น (ฮูด/Hood) ดักฝุ่นตรงจุดที่เกิดจากเครื่องจักร
- ท่อลม (Duct) ลำเลียงอากาศที่มีฝุ่นไปยังตัวแยกฝุ่น
- ไซโคลน (Cyclone) แยกฝุ่นหยาบด้วยแรงเหวี่ยงหนีศูนย์กลาง
- ตู้กรอง ถุงกรอง (Bag Filter) หรือตลับกรอง (Cartridge) ดักฝุ่นละเอียด
- โบลเวอร์ (Blower) สร้างแรงดูดให้อากาศไหลผ่านระบบ
- ถังหรือจุดรวบรวมฝุ่น (Hopper) เก็บฝุ่นที่แยกได้
หลักการทำงานของระบบ Dust collector
ระบบกรองฝุ่นที่นิยมใช้มี 3 แบบ
ดูรายละเอียดระบบ Dust Collector ที่ใช้งานในโรงงานอุตสาหกรรมทั่วไป แบ่งตามระบบการกรองฝุ่นได้ 3 แบบหลัก ได้แก่ Bag filter, Cartridge filter และ Cyclone ซึ่งแต่ละแบบมีหลักการทำงานและความเหมาะสมกับชนิดฝุ่นที่แตกต่างกัน

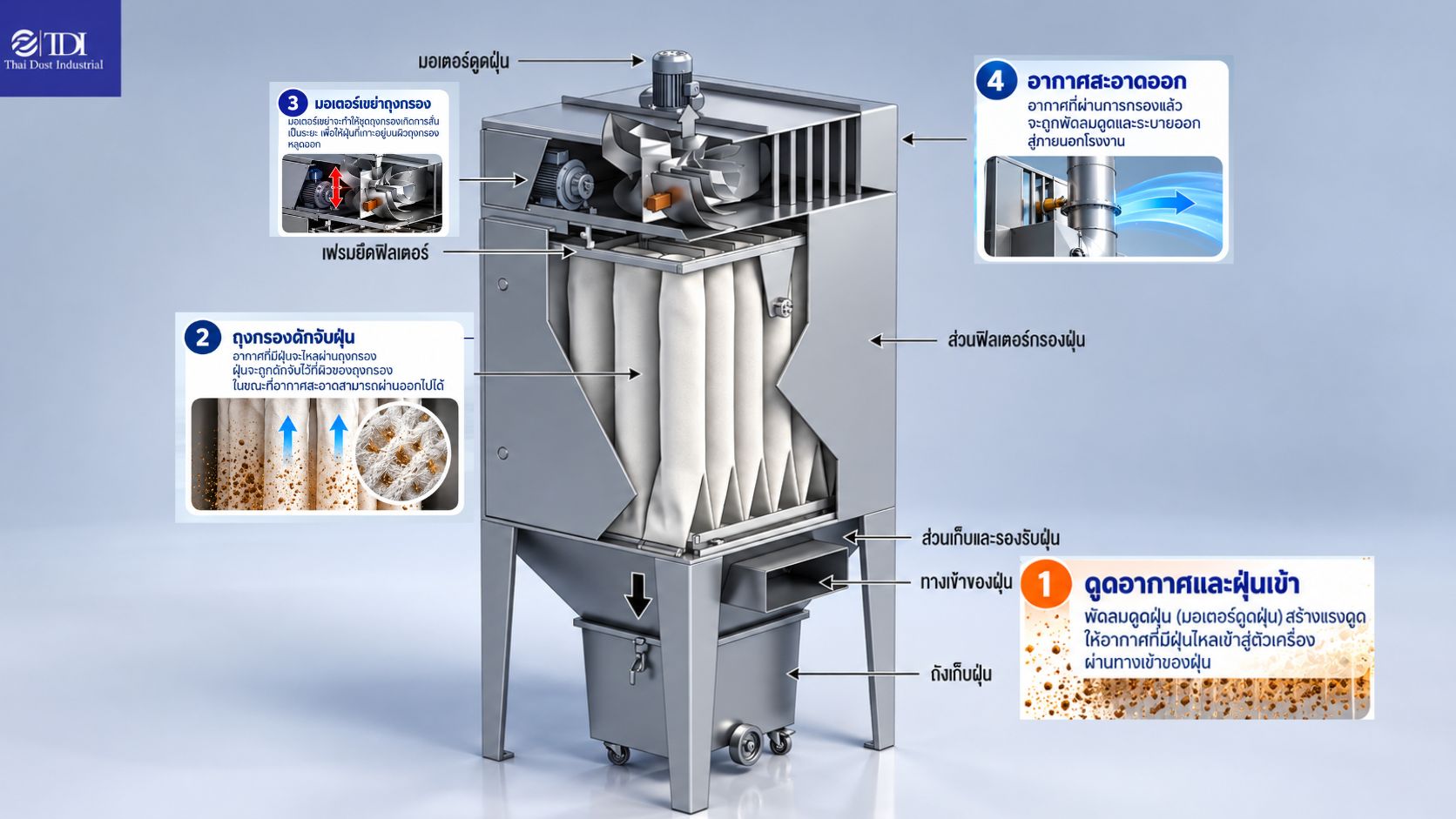

1. ระบบ Bag Filter (ระบบถุงกรอง)
ระบบ Bag filter เป็นระบบการกำจัดฝุ่นที่ขนาดเล็กจากอากาศในการทำงาน ซึ่งมีหลักการทำงานดังนี้
การทำความสะอาดถุงกรอง (filter) ระบบ bag filter สามารถทำความสะอาดด้วยการเป่า
หรือใช้มอเตอร์ควบคุมระบบสั่น ช่วยในการเขย่าฝุ่นให้ตกลงถังรองรับ
หรือใช้ Valve สั่งลมทำความสะอาด
- โดยสรุป การทำงานของระบบ bag filter คือตู้กรองฝุ่นโดยใช้ชุดกรองเป็นผ้าหรือวัสดุ PE เหมาะกับอุตสาหกรรมที่ต้องกรองฝุ่นละเอียด เช่น ฝุ่นแป้งในอุตสาหกรรมอาหารและยา ข้อดีคือ Filter มีอายุการใช้งานนาน ถอดซักได้ ค่าบำรุงรักษาไม่แพง

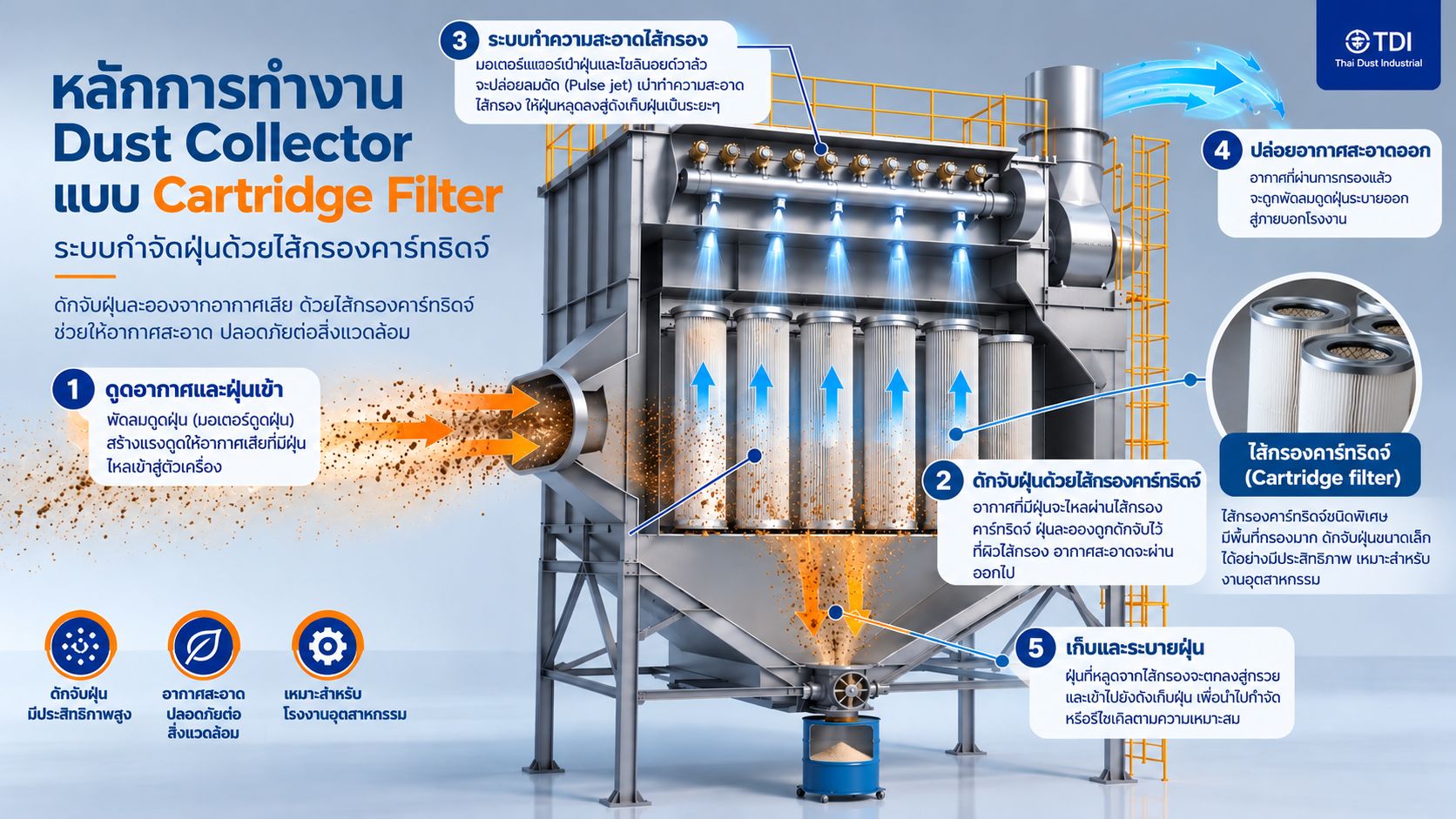

2. ระบบ Cartridge Filter (ระบบตลับกรอง)
ระบบ cartridge filter เป็นระบบกรองฝุ่นที่ใช้ Cartridge เป็นตัวกรอง
คือการกรองและทำความสะอาดอากาศจากฝุ่นและอนุภาคอื่นๆ
กระบวนการเริ่มต้นด้วยการดึงอากาศที่ปนเปื้อนเข้าไปในตัวเก็บฝุ่นผ่านทางเข้า
จากนั้นอากาศจะผ่านชุดถุงกรองหรือตลับกรอง
ซึ่งดักจับฝุ่นละอองในขณะที่ปล่อยให้อากาศสะอาดผ่านเข้าไปได้
เมื่อฝุ่นละอองสะสมอยู่ในถุงกรอง
แรงต้านอากาศจะเพิ่มขึ้น ทำให้แรงดูดลดลง
เพื่อคืนพลังการดูด ระบบ Pulse Jet คือระบบทำความสะอาดฟิลเตอร์ด้วยลม โดยผ่าน Valve หัวจ่ายลม
สั้นๆ เข้าไปเป่าในถุงกรอง อากาศที่อัดทำให้ถุงกรองขยายและหดตัว
ฝุ่นละอองที่สะสมอยู่หลุดออก จากนั้นฝุ่นที่หลุดออกจะตกลงในถังพักหรือถังรับด้านล่าง
ในขณะที่อากาศที่สะอาดแล้วจะถูกปล่อยออกทางทางออก
ช่วยให้มั่นใจได้ถึงการไหลของอากาศที่ต่อเนื่องและสม่ำเสมอ จึงเหมาะอย่างยิ่งสำหรับการใช้งานในการเก็บฝุ่นปริมาณมาก
- โดยสรุป การเลือกใช้งานระบบกรองฝุ่นแบบ Cartridge filter เหมาะสำหรับงานที่ต้องการกรองฝุ่นที่มีความละเอียด เช่นอุตสาหกรรมอาหารและยา หรือฝุ่นจากงานขัด

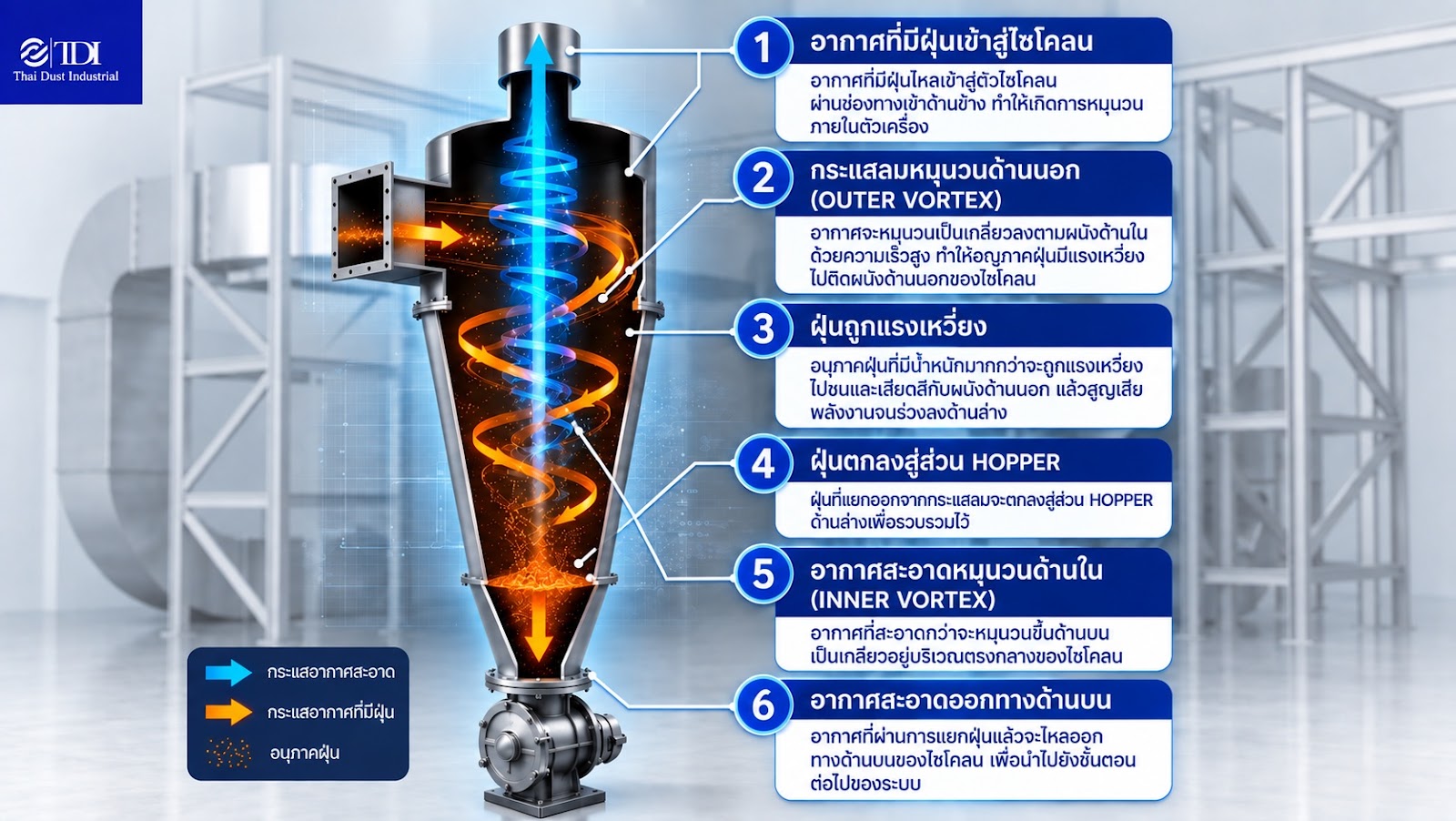

3. ระบบ Cyclone (ไซโคลน)
Cyclone เป็นเครื่องดักฝุ่นที่ดีอีกรูปแบบหนึ่ง การเลือกใช้ Cyclone ดักฝุ่นเพื่อต้องการแยกฝุ่น หลักการคือใช้แรงเหวี่ยง เครื่องดักฝุ่นแบบไซโคลนจะหมุนอากาศด้วยความเร็วสูงเพื่อแยก และรวบรวมอนุภาคขนาดใหญ่จากอากาศโดยใช้วิธีแรงเหวี่ยงหนีศูนย์กลาง อุปกรณ์เหล่านี้มีประสิทธิภาพโดยเฉพาะอย่างยิ่งในการดักจับเศษไม้ ขี้เลื่อยโลหะ และเศษขยะประเภทอื่นๆ ที่สามารถสร้างขึ้นระหว่างการทำงานทางอุตสาหกรรม ด้วยการปรับปรุงคุณภาพอากาศและส่งเสริมความปลอดภัยของผู้ปฏิบัติงาน เครื่องดักฝุ่นแบบไซโคลนจึงเป็นองค์ประกอบสำคัญของระบบการจัดการฝุ่น
โดยสรุป Cyclone เหมาะกับฝุ่น >10ไมครอนขึ้นไป เช่นฝุ่นหยาบหรือฝุ่นมีน้ำหนักมาก เช่น ฝุ่นไม้ขี้เลื่อย หรือเศษโลหะ หรือต้องการดักฝุ่นปริมาณมากๆ ก่อน เพื่อลดภาระการอุดตันที่ฟิลเตอร์
ระบบอื่นที่ควรรู้: Wet Scrubber (ระบบดักจับด้วยน้ำ)
นอกจากระบบกรองฝุ่นทั้ง 3 แบบ ยังมี Wet Scrubber ซึ่งใช้หลักการต่างออกไป คือพ่นหรือผ่านน้ำเพื่อดักจับฝุ่นและไอต่างๆ ให้ตกลงเป็นตะกอน แทนการใช้ตัวกรอง
- เหมาะกับ ฝุ่นเปียกหรือเหนียว ไอกรด ควันร้อน และฝุ่นที่เสี่ยงติดไฟ
- ข้อควรพิจารณา มีน้ำเสียที่ต้องบำบัด และต้องดูแลระบบน้ำอย่างสม่ำเสมอ
สำหรับงานฝุ่นแห้งทั่วไปในโรงงาน ระบบ Bag Filter หรือ Cartridge Filter มักคุ้มค่ากว่าในระยะยาว
เปรียบเทียบระบบดักฝุ่นแต่ละแบบ
| ระบบ | เหมาะกับ | จุดเด่น | ข้อจำกัด |
|---|---|---|---|
| Bag Filter | ฝุ่นละเอียดปริมาณมาก เช่น แป้ง อาหาร ยา | ประสิทธิภาพสูง ถุงกรองถอดซักได้ | ไม่เหมาะกับฝุ่นเปียกหรือเหนียว |
| Cartridge Filter | ฝุ่นละเอียด พื้นที่ติดตั้งจำกัด เช่น งานเจียร ตัด เชื่อม | ตู้กะทัดรัด พื้นที่กรองมาก เปลี่ยนไส้กรองง่าย | ไม่เหมาะกับฝุ่นเส้นใยหรือเหนียว |
| Cyclone | ฝุ่นหยาบ เศษไม้ หรือคัดแยกก่อนเข้าตู้กรอง | ไม่มีไส้กรอง ดูแลง่าย | ดักฝุ่นละเอียดได้น้อย มักใช้คู่กับตู้กรอง |
| Wet Scrubber | ฝุ่นเปียก ไอกรด ควันร้อน ฝุ่นเสี่ยงติดไฟ | รับอุณหภูมิสูงได้ ลดความเสี่ยงไฟไหม้ | มีน้ำเสียที่ต้องบำบัด |
← เลื่อนตารางซ้าย-ขวาเพื่อดูข้อมูลทั้งหมด
การออกแบบพื้นที่กรองฝุ่น
การออกแบบพื้นที่กรองฝุ่นให้เหมาะสมเป็นอีกปัจจัยที่ส่งผลต่อประสิทธิภาพของระบบในระยะยาว หากพื้นที่ผิวกรองน้อยเกินไปเทียบกับปริมาณลมและฝุ่นที่ต้องจัดการ จะทำให้ฟิลเตอร์อุดตันเร็ว แรงดูดลดลงไว และต้องเปลี่ยนไส้กรองบ่อยกว่าที่ควร โดยทั่วไปการคำนวณพื้นที่กรองจะพิจารณาจากอัตราการไหลของอากาศ (CFM) ร่วมกับชนิดและความละเอียดของฝุ่น เพื่อให้ได้ความเร็วลมผ่านผิวกรองที่เหมาะสม ไม่สูงจนทำให้ฝุ่นทะลุผ่าน และไม่ต่ำจนสิ้นเปลืองพื้นที่และงบประมาณเกินความจำเป็น
กำลังมองหาระบบดูดฝุ่นสำหรับโรงงาน?
ปรึกษาทีมงานไทยดัสท์ อินดัสเทรียล เพื่อพูดคุยเกี่ยวกับระบบ Dust Collection ที่เหมาะกับกระบวนการผลิต
คำถามที่พบบ่อย
Dust collector ดูดอากาศที่มีฝุ่นจากกระบวนการผลิตเข้ามาผ่านท่อลม แยกฝุ่นออกจากอากาศด้วยไซโคลนและ/หรือตัวกรอง (Bag filter หรือ Cartridge filter) ก่อนปล่อยอากาศที่สะอาดกลับคืนสู่สิ่งแวดล้อมด้วยโบลเวอร์ ฝุ่นที่แยกได้จะถูกรวบรวมไว้ในถังเพื่อกำจัดหรือนำกลับมาใช้ใหม่
Dust collector ประกอบด้วย 6 ส่วนหลัก ได้แก่ จุดดูดฝุ่น (Hood) ดักฝุ่นตรงจุดที่เกิดจากเครื่องจักรหรือจุดกำเนิดฝุ่น, ท่อลม ลำเลียงอากาศที่มีฝุ่นไปยังตัวแยกฝุ่น, ไซโคลน แยกฝุ่นหยาบด้วยแรงเหวี่ยงหนีศูนย์กลาง, ตู้กรอง ถุงกรองหรือตลับกรอง (Cartridge) ดักฝุ่นละเอียด, โบลเวอร์ สร้างแรงดูดให้อากาศไหลผ่านระบบ, และถังหรือจุดรวบรวมฝุ่น เก็บฝุ่นที่แยกได้
Dust collector แบ่งตามระบบแยกฝุ่นได้ 3 แบบหลัก ได้แก่ Bag filter, Cartridge filter และ Cyclone โดย Bag filter ใช้ถุงกรองผ้าดักฝุ่นละเอียด อายุการใช้งานนาน ถอดซักได้ Cartridge filter ใช้ตลับกรองพื้นที่ผิวสูง ดักฝุ่นละเอียดได้สูงถึง 99.99% ส่วน Cyclone ใช้แรงเหวี่ยงหนีศูนย์กลางแยกฝุ่นหยาบ เหมาะกับฝุ่น >10 ไมครอนขึ้นไป ประสิทธิภาพประมาณ 70-95% การเลือกใช้ขึ้นอยู่กับชนิดและขนาดของฝุ่นในแต่ละโรงงาน
ทั้งสองระบบใช้ดักฝุ่นละเอียดที่หลุดผ่านมาจาก Cyclone (ถ้ามี) แต่ต่างกันที่ตัวกรองและการดูแลรักษา Bag filter ใช้ถุงกรองผ้า PE อายุการใช้งานนาน ถอดซักได้ ค่าบำรุงรักษาไม่แพง ส่วน Cartridge filter ใช้ตลับกรองพื้นที่ผิวสูง ดักฝุ่นละเอียดได้สูงถึง 99.99% ทำความสะอาดด้วยระบบ Pulse jet การเลือกใช้ขึ้นอยู่กับชนิดฝุ่นและงบดูแลรักษาของแต่ละโรงงาน
